概述：
盘式连续干燥机是一种高效的传导型连续干燥设备，其独特的结构和工作原理决定了它具有热效率高、能耗低、占地面积小、配置简单、操作控制方便、操作环境好等特点。广泛适用于化工、医药、农药、食品、饲料、农副产品加工等行业的干燥作业。在各行业使用实践中深受好评。可分为常压、密闭、真空三大类型；1200、1500、2200、3000等各种规格；A（碳钢）、B( 接触物料部分不锈钢)，C在B的基础上、增加蒸汽管路、主轴及支架为不锈钢，筒体和顶盖内衬不锈钢 )三种材质，干燥面积4～180m2，共几百种型号的系列产品，并能提供与之相配套的辅助设备，可满足用户对各种物料进行干燥的需要。
|
|
 |
 |
特点 （一）调控容易、适用性强
1.通过调整料层厚度、主轴转速、耙臂数量、耙叶型式和尺寸可使干燥过程达到好的状态。
2.每层干燥盘皆可通入热介质或冷介质、对物料进行加热或冷却，物料受热均匀，温度控制准确、容易。
3.物料的停留时间可以精确调整。
4.物料流向单一、无返混现象、干燥均匀、质量稳定、不需再混合。
（二）操作简单、容易
1.干燥器的开车、停车操作非常简单。
2.停止进料后，传送物料的耙叶能很快地排空干燥器内的物料。

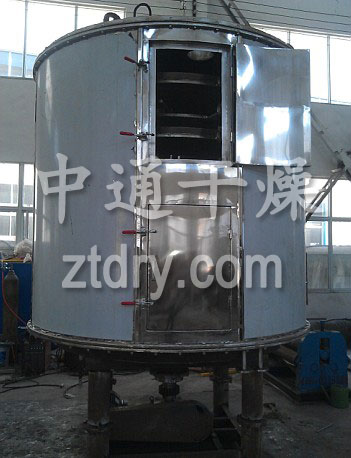

3.通过特殊的大规格检视门的视镜，可以对设备内进行很仔细的清洗和观察。
（三）能耗低
1.料层很薄，主轴转速低，物料传送系统需要的功率小、电耗少。
2.以传导热进行干燥，热效率高，能量消耗低。
（四）操作环境好，可回收溶剂，粉尘排放符合要求
1.常压型：由于设备内气流速度低，而且设备内湿度分布上高下低，粉尘很难浮到设备顶部，所以顶部排湿口排出的尾气中几乎不含有粉尘。
2.密闭型：配备溶剂回收装置，可方便地回收在湿气体中的有机溶剂。溶剂回收装置简单，回收率高，对于易燃、易爆、有毒和易氧化的物料，可用氮气作为载湿气体进行闭路循环，使之安全操作。特别适用于易燃、易爆、有毒物料的干燥。
3.真空型：在真空状态下操作的盘式干燥器，特别适用于热敏性物料的干燥。
（五）安装方便，占地面积小
1.干燥器整体出厂，整体运输，只需吊装就位，安装定位非常容易。
2.由于干燥盘层式布置、立式安装，即使干燥面积很大，占地面积也很小。
应用：
干燥 热解 煅烧 冷却 反应 升华
(一) 有机化工产品
(二)无机化工产品
(三) 医药、食品
(四) 饲料、 肥料
技术特性：
（一）干燥盘
1.设计压力：一般为0.4MPa，******可达1.6MPa。
2.最高使用压力：一般≤0.4MPa，最高可达1.6MPa。
3.加热介质：蒸汽、热水、导热油、干燥盘温度100℃时使用热水加热，100℃～150℃时用≤0.4MPa饱和水蒸汽或者过热蒸汽加热，150℃～320℃时用导热油加热。
（二）物料传送系统
1.主轴转速：1～10转分，电磁或变频无极调速。
2.耙臂：每层干燥盘上有2～8支固定在主轴上的耙臂。
3.耙叶：绞接在耙臂上，能随盘面上下浮动保持接触，有多种形式。
4.碾滚：对易结块和需要粉碎的物料，在适当位置配加碾滚，可以强化传热和干燥过程。
（三）壳体
有常压、密闭、真空三种型式
1.常压型：圆筒或八棱柱型，有整体和对开两种结构。加热介质进出口主管道可以在壳体内，也可以在壳体外。
2.密闭型：圆筒型壳体，能承受5Kpa内压，加热介质进出口主管道可以在壳体内，也可以在壳体外。
3.真空型：圆筒型壳体，设计压力为-0.096Mpa，加热介质进出口主管道在壳体内。
（四）空气加热器
一般在配置引风机时使用，以防潮湿的环境空气进入主机影响干燥效果。
主要应用领域：
干燥 热解 煅烧 冷却 反应 升华
（一） 有机化工产品
聚氯乙烯树脂、聚四氟乙烯树脂、反丁烯二酸、蒽醌、硝基蒽醌、对氨基苯酚 、三聚氰胺、氰尿酸、对氨基苯磺酸、抗氧剂168、色酚As、硬脂酸盐、苯胺、硝基苯胺、双季戊四醇、氯化石蜡、甲酸钙、三乙烯二胺、苯亚 磺酸钠、间苯二甲酸、二甲酯五磺酸钠、硫脲、油溶性苯胺黑染料、酸性黑染料等有机化工原料和中间体。
（二）无机化工产品
轻质 碳酸钙、活性碳酸钙、纳米级超细碳酸钙、碳酸镁、氢氧化铝、白灰黑、碳酸锶、碳酸钡、碳酸钾、立德粉、保险粉、硫酸钡、硫酸钾、微球 催化剂、氢氧化镁、硫酸铜、硫酸镍、镍酸胺、钼酸钠、氯化钠、冰晶石、氧化铁红、氢氧化锂、氢氧化镍、氢氧化锆、磷酸钙、硫磺等。
（二） 医药、食品
氨苄青毒素、邓盐、左旋苯甘氨酸及中间体、头孢氨噻、头孢三嗪、安乃近、西咪替丁、维生素B12、维生素C、药 用盐、药用氢氧化铝、药用偏硅酸镁、咖啡因、茶、花提取物、银杏叶、巧克力粉、淀粉、玉米胚芽等原料及医药中间体。
（三） 饲料、 肥料
碳酸钾、生物钾肥、蛋白饲料、饲料用金霉素、菌丝体、麸皮、酒糟、粮食、种子、除草剂、纤维素、饲料磷酸氢钙等。

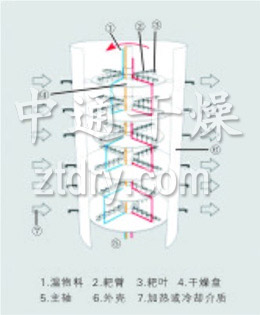

原理：

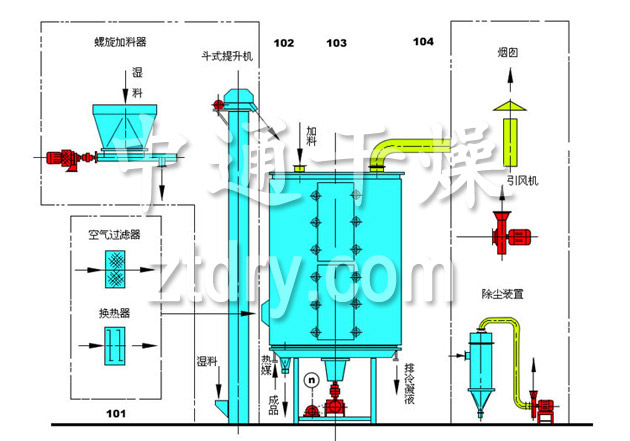

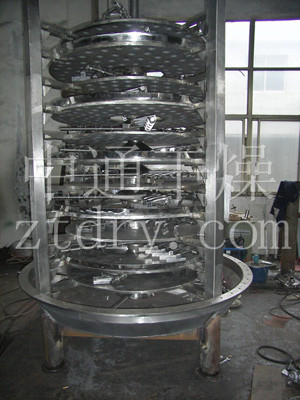

湿物料自加料器连续地加到干燥器上部第一层干燥盘上，带有耙叶的耙臂作回转运动，使耙臂连续地翻抄物料。物料沿指数螺旋线流过干燥盘表面，在小干燥盘上的物料被移送到外缘，在大干盘上的物料向里移动并从中间落料口落入下一层小干燥盘中。大小干燥盘上下交替排列，物料得以连续地流过整个干燥器。中空的干燥盘内通入加热介质，加热介质形式有饱和蒸汽、热水和导热油，加热介质由干燥盘的一端进入，从另一端导出。已干物料从最后一层干燥盘落到壳体的底层，最后被耙叶移送到出料口排出。湿汽从物料逸出，由设在顶盖上的排湿口排出，真空型盘式干燥器的湿汽由设在顶盖上的真空泵口抽出。从底层排出的干物料可直接包装。通过配加翅片加热器、溶剂回收冷凝器、袋式除尘器、干料返混机构、引风机等辅机，可提高其干燥的生产能力，干燥膏糊状和热敏性物料，可方便地回收溶剂，并能进行热解和反应操作。
技术参数表：
|
规格 |
外径mm |
高度mm |
干燥面积m2 |
功率KW |
规格 |
外径mm |
高度mm |
干燥面积m2 |
功率KW |
|
1200/6 |
1800 |
3138 |
4.9 |
1.5 |
2500/8 |
3200 |
3739 |
35 |
4.0 |
|
1200/8 |
3558 |
6.6 |
2500/10 |
4159 |
43.8 |
5.5 |
|||
|
1200/10 |
3978 |
8.2 |
2500/12 |
4579 |
52.5 |
||||
|
1200/12 |
4398 |
9.9 |
2.2 |
2500/14 |
4999 |
61.3 |
7.5 |
||
|
1500/6 |
2100 |
3022 |
8 |
2500/16 |
5419 |
70 |
|||
|
1500/8 |
3442 |
10.7 |
2500/18 |
5839 |
78.8 |
11 |
|||
|
1500/10 |
3862 |
13.4 |
2500/20 |
6259 |
87.5 |
||||
|
1500/12 |
4282 |
16.1 |
3.0 |
2500/22 |
6679 |
96.3 |
|||
|
1500/14 |
4702 |
18.8 |
2500/24 |
7099 |
105 |
15 |
|||
|
1500/16 |
5122 |
21.5 |
2500/26 |
7519 |
113.8 |
||||
|
2200/6 |
2900 |
3319 |
18.5 |
3000/8 |
3700 |
4050 |
48 |
11 |
|
|
2200/8 |
3739 |
24.6 |
3000/10 |
4650 |
60 |
||||
|
2200/10 |
4159 |
30.8 |
4.0 |
3000/12 |
5250 |
72 |
|||
|
2200/12 |
4579 |
36.9 |
3000/14 |
5850 |
84 |
||||
|
2200/14 |
4999 |
43.1 |
5.5 |
3000/16 |
6450 |
96 |
15 |
||
|
2200/16 |
5419 |
49.3 |
3000/18 |
7050 |
108 |
||||
|
2200/18 |
5839 |
55.4 |
7.5 |
3000/20 |
7650 |
120 |
18.5 |
||
|
2200/20 |
6259 |
61.6 |
3000/22 |
8250 |
132 |
||||
|
2200/22 |
6679 |
67.7 |
11 |
3000/24 |
8850 |
144 |
|||
|
2200/24 |
7099 |
73.9 |
3000/26 |
9450 |
156 |
||||
|
2200/26 |
7519 |
80 |
15 |
3000/28 |
10050 |
168 |
|||
|
2200/28 |
7919 |
86.1 |
3000/30 |
10450 |
180 |
注：部分参数设计时视不同物料有所调整，以设计为准
