氟化氢铵ZLG8.0X1.2振动流化床方案

Datetime：2014-8-15 13:51:03 Hits：1323

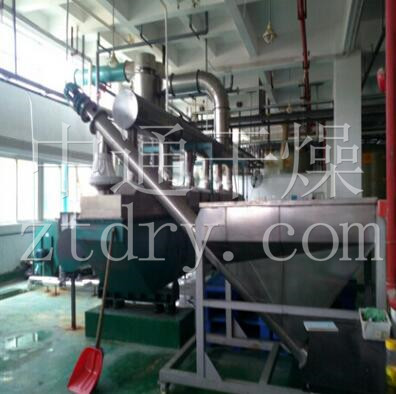

氟化氢铵振动流化床干燥方案

一、物料参数

1、物料：氟化氢铵

2、形状：晶体

3、干燥前含水量：～12.5%

4、干燥后含水量：～1%

5、堆积密度：1.3～1.4g/cm3

6、产量：15T/12H

7、进风温度：120～130℃

8、热源要求：0.7MPa饱和蒸汽

9、除尘形式：旋风分离器+水沫除尘

10、材质：与物料接触部分316L，其余碳钢喷漆

二、选用设备型号：

物料初含水份12.5%，终水份1%，干品产量15000kg/12h，计算得出所需蒸发水份为～164kgH2O/h，即湿物料处理量为1414kg/h。堆积密度取1.3g/cm3，则湿物料所占空间体积为1087.7cm3。设计铺料厚度22～25cm，物料加入振动流化床干燥时间为9～10分钟，物料运行速度0.8～0.9m/min，则需干燥面积9.6m2，即需选用ZLG7.5×1.2振动流化床。预留10%设计余量，则需选用ZLG8.0×1.2振动流化床干燥机一台。

三、设备参数

1、床面积：9.6m2

2、床体有效宽度：1.2m

3、干燥段长度：8m

4、出料段长度：350mm

5、床体总长度：8350mm

6、进风温度：120～130℃

7、出风温度：75-85℃

8、水份蒸发能力：164kgH2O/h

9、物料处理能力：1415kg/h

10、主机高度：2900mm

11、出料高度：850mm

12、旋风分离器：Ф1200mm×2

13、水沫除尘器：SCQ-1300

14、送风机：4-72-4.5A/7.5kw/2台

15、引风机：4-72-8C/22kw

16、振动电机：4kw×2台

17、换热器面积：460m2

18、控制柜：集中控制

19、设备配置清单

序号	名称		配置及材质	数量	备注
A	进风加热系统
1	初效过滤器		Q235/滤布	1件
2	送风机		Q235/4-72-4.5A	1台	7.5kw×2
3	连接管		A3/δ=2mm	1件
4	散热器		A3/铝翅片	1台	460m2
5	进风总管		A3/δ=2mm	1件
6	变径管		A3/δ=2mm	2件
7	热电偶		组合件	1件	进风检测
B	振动流化床主机
8	流化床主机	加料斗	316L/δ=2mm	1只	抛光
		上箱体	316L/δ=3mm	1件	抛光
		加强筋	A3/δ=3mm	1套	抛光
		观察视镜	316L/有机玻璃	6套	抛光
		下床体	内A3/δ=6mm	1件
			外A3/δ=1.2mm
			14#槽钢/A3
			床沿槽钢16#
			保温棉
			加强钢管/A3
		底座	Q235	2件
		隔震垫	橡胶组件	16只
		网板	316L/δ=2mm	1件	直孔+舌形孔
		出料斗	316L/δ=2mm	2只	抛光
		振动电机	组合件	2台	4kw×2台
		电机座板	Q235/δ=50mm	2件
		电机连接管	Q235	1件
9	进出风软连接		高温帆布	10套
9.1	上下床体软连接		高温帆布	1套
10	排风总管		316L/δ=2mm	1件
C	除尘排湿系统
11	连接弯管		316Lδ=2mm	2件
12	旋风分离器		316L/δ=2mm	2只	Ф1200×2
12.1	收料筒		316L/δ=2mm	2只	抛光
12.2	蝶阀		316L	2只
13	引风机连接管		316L/δ=2mm	1件
14	引风机		Q235/4-72-8C	1台	22kw
15	水沫除尘器		RPP	1台	SCQ-1300
16	循环管道		RPP	1套
17	循环水泵		组合件	1台	2.2kw
18	烟囱管		Q235/δ=2mm	1件
19	管道法兰		Q235/δ=10mm	1套
20	控制柜		喷塑柜体	1台	正泰元件
21	辅助材料		油漆、螺丝、密封	1批
连接电缆由需方自备
